Y-a t il un câble réseau  spécifique pour l'Habitat ? Règlementation Basse Tension

Y-a t il un câble réseau spécifique pour l'Habitat ? Règlementation Basse Tension

Contrairement au câble réseau CAT6 (norme ISO/EIB) plutôt utilisé dans le secteur du tertiaire, le câble Grade 3 (Norme UTE) s’utilise dans une configuration résidentielle et constitue la base d’un réseau V.D.I à très haut-débit pour l’habitat.
On utilise donc le terme Grade pour le domestique, et le terme Catégorie pour le tertiaire ou l’industrie.

La norme NF C15-100, en charge de réglementer les installations électriques basse tension en France, impose pour l’habitat des câbles répondants à la norme UTE.

Les applications réseaux supportées par ce câble sont les suivantes :

  • ISDN
  • ETHERNET 10 Base T – Ethernet
  • ETHERNET 100 Base Tx, 100 Base T4 – Fat Ethernet
  • ETHERNET 1000 Base T – Gigabit Ethernet
  • TOKEN RING 4/6 Mbits
  • 100 VG - AnyLAN
  • TP-PMD / TP-DDI
  • ATM 155
  • Application réseau futures
  • Télévision analogique et numérique terrestre

Une gaine LSZH pour plus de sécurité

Sa gaine LSZH (Low Smoke Zero Halogen) à retard de flamme n’émet pas de fumées toxiques en cas d’incendie, contrairement à une gaine en PVC qui en brûlant dégage une épaisse fumée noire ainsi que d’autres matières toxiques.
Un câble sera déclaré « LSZH » s’il présente simultanément les caractéristiques suivantes :
- Mesure du pH issues de la combustion : pH>4.3
- Mesure de la conductivité des gaz issues de la combustion <10 µS/mm
- Quantité de gaz acides halogénés <0.5% des gaz issus de la combustion
- Transmittance lumineuse >60%

Un blindage renforcé

Les câbles Grade 3 possèdent un double blindage (F/FTP), c’est-à-dire un blindage général par ruban aluminium ainsi qu’un second blindage des paires par ruban aluminium. C'est ce que l'on appelle un blindage PIMF (pair in metal foil). La nature du blindage est donc d'une qualité supérieure à un blindage FTP classique.

Performances

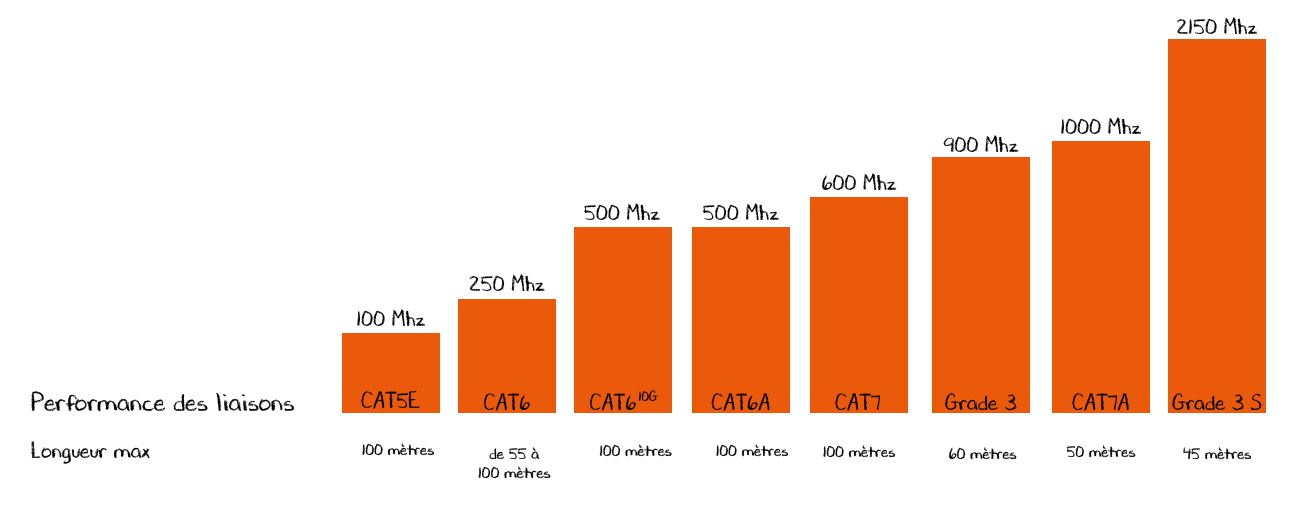

Ci-dessous, un tableau récapitulatif des performances des câbles réseau. Veillez à ne pas confondre la fréquence et le débit. Par exemple, un câble de 500 Mhz est un câble à débit 10Gb !

Performances

Le câble Grade 3 S

En plus du Grade 3, on retrouve aussi le Grade 3 S :
Si en plus du réseau VDI, vous souhaitez recevoir la télévision par satellite, le câble grade 3 S réponds à votre demande ! Sa structure est la suivante : 3 paires à 900 Mhz (en comparaison la CAT6A est à 500 Mhz) + 1 paire dédiée au satellite à 2150 Mhz. Ce câble véhicule bien entendu le signal TNT ou le CATV.

Voir les câbles Grade 3
