Schéma de câblage RJ45 pour fabriquez soi-même son propre cordon

Si vous souhaitez réaliser un cordon RJ45 à partir d'un câble souple ethernet. Il vous faut savoir comment câbler les fils du câble ethernet.
Nous vous déconseillons d'utiliser un câble rigide, il peut ne pas entrer dans le plug !


Le plug se regarde avec les entrées des fils en bas et la languette de connexion derrière vous, les broches de cuivre qui assurent la connexion avec l'embase RJ45 vous font face. Les entrées de fils sont alors à numéroter de gauche à droite de 1 à 8.

Il existe aujourd'hui deux types de connexions appelés EIA/TIA 568 A et EIA/TIA 568 B.

  • Pour réaliser un cordon RJ45 droit vous aurez à câbler deux fois le même type au choix.
  • Pour réaliser un cordon RJ45 croisé vous aurez à câbler d'un coté en EIA/TIA 568 A et de l'autre coté en EIA/TIA 568 B. Un câble croisé ne sert que dans un seul cas aujourd'hui : à savoir brancher 2 ordinateurs ensemble ; pour relier 2 routeurs ensemble un câble droit suffit (les switchs aujourd'hui commercialisés savent gérer ce cas).

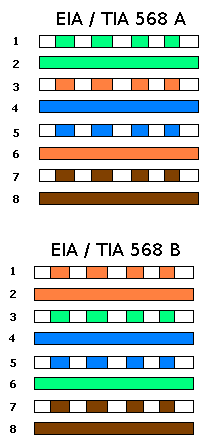

Schéma de câblage pour un connexion EIA/TIA 568A

1 : Vert / Blanc
2 : Vert
3 : Orange / Blanc
4 : Bleu
5 : Bleu / Blanc
6 : Orange
7 : Marron / Blanc
8 : Marron


Schéma de câblage pour un connexion EIA/TIA 568B

1 : Orange / Blanc
2 : Orange
3 : Vert / Blanc
4 : Bleu
5 : Bleu / Blanc
6 : Vert
7 : Marron / Blanc
8 : Marron

N'hésitez pas à consulter notre gamme de cordons RJ45 ; ou de câbles ethernet .
